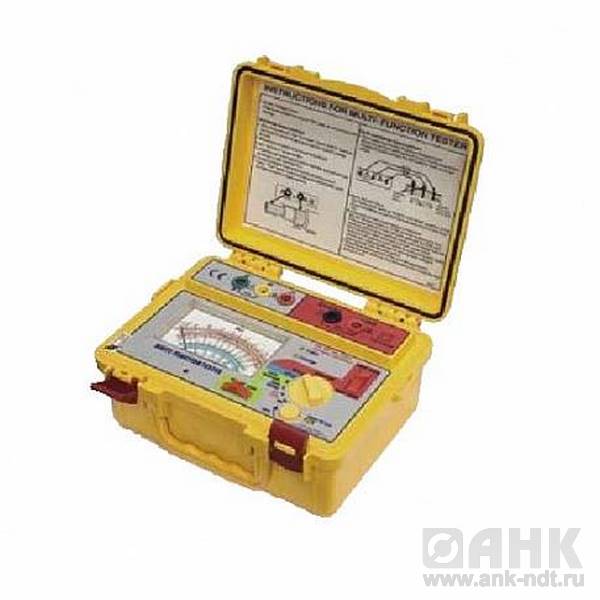

Описание SEW 4167 MF
Измеритель параметров электробезопасности SEW 4167 MF относится к классу профессиональных тестеров электросети и представляет собой многофункциональное устройство для измерения переменного напряжения до 600 В, сопротивления цепей заземления в пределах 12, 120 и 1200 Ом, а также сопротивления изоляции на двух диапазонах: до 100 МОм и до 200 МОм.
Периодическая проверка сопротивления цепей заземления является крайне важным условием соблюдения безопасности при эксплуатации электрооборудования. Для осуществления измерения создаётся искусственная цепь для прохождения тока через устройство-заземлитель. Тестер цепей заземления SEW 4167 MF выполняет в этой сети функцию измерительного прибора, а токовый электрод, входящий в комплект поставки, служит вспомогательным заземлителем, который соединён с прибором специальным проводом.
Второй, не менее важной задачей, которую выполняет SEW 4167 MF в качестве мегаомметра, является измерение сопротивления изоляции проводов. Нарушение изоляции может привести к короткому замыканию и возгоранию, поэтому своевременная проверка изоляции является важным условием соблюдения пожарной безопасности. Тестер SEW 4167 MF определяет сопротивление изоляции как частное двух величин: генерируемого прибором тестового напряжения 250 В и 500 В и тока утечки между проводниками с изоляцией.
Помимо этого тестер цепей заземления SEW 4167 MF способен измерять переменное напряжение в пределах от 0 до 600 В с разрешением в 1 В. Рабочая полоса частот при этом составляет 40 – 1000 Гц, а точность измерения — ±2.5%. Измерение потенциального напряжения заземления ограничивается порогом в 30 В при частоте 40-50 Гц.
Результаты измерений отображаются на зеркальной стрелочной аналоговой шкале, разделённой на 4 диапазона. Также в приборе предусмотрена индикация режимов измерений и уровня заряда батарей питания. Благодаря применению элементной базы, изготовленной по технологии КМОП, мультиметр SEW 4167 MF имеет очень малое энергопотребление.
Высокая степень защиты от влаги и пыли позволяет использовать тестер электроустановок на открытом пространстве. Для удобства в работе с прибором все входные терминалы находятся на его лицевой панели. Мультиметр размещается в жёстком кейсе, удобном для переноски и хранения. Купить измеритель параметров электробезопасности SEW 4167 MF стоит для эффективного решения задач по наладке и эксплуатационному контролю электросетей и электроустановок.
Технические характеристики SEW 4167 MF
| Измерение мощности | |
| Пределы измерений | 12 Ом / 120 Ом / 1200 Ом |
| Разрешение | 0,2 Ом / 2 Ом / 20 Ом |
| Максимальный тестовый ток | 2 мА |
| Погрешность измерения | ± (3,0 % + 1 ед. счета) |
| Тестовый сигнал | Импульсный двухполярный, 820 Гц ± 1% |
| Схема измерений | 2-х, 3-х проводная |
| Сопротивление изоляции | |
| Пределы измерений | 100 МОм / 200 МОм |
| Тестовое напряжение | 250 В / 500 В |
| Минимальное измеряемое сопротивление | 0,125 МОм / 0,25 МОм |
| Тестовый ток | 2 мА |
| Погрешность измерения | ± (5,0 % + 1 ед. счета) |
| Переменное напряжение | |
| Предел измерений | 0…600 В |
| Разрешение | 1 В |
| Рабочая полоса частот | 40…1000 Гц |
| Погрешность измерения | ± 2,5% |
| Измерение потенциала "земли" | 0…30 В (40-50 Гц) |
