Поверка анализатора жидкости FLEXA FLXA202 в Казани
Назначение: для непрерывного измерения удельной электрической проводимости, водородного показателя (pH), окислительно-восстановительного потенциала, массовой концентрации растворенного кислорода в жидких средах, в том числе в питьевых, сточных, промышленных водах и других водных средах.
Поверка анализатора жидкости FLEXA FLXA202
Принцип действия анализаторов при измерении электрической проводимости основан на измерении электрического сопротивления растворов электролитов и преобразования его в значение удельной электрической проводимости, а также в унифицированный электрический сигнал. Измерение массовой доли растворенного кислорода выполняется с применением амперометрических мембранных сенсоров. Принцип действия анализатора при измерении водородного показателя (pH) основан на измерении ЭДС электродной системы и расчете pH анализируемого раствора на основе уравнения Нернста.
Конструктивно анализаторы состоят из первичного измерительного преобразователя (сенсора) и электронного блока. Анализаторы комплектуют различными типами погружных и проточных сенсоров, предназначенными для работы в разнообразных средах, в том числе агрессивных (таблица 1).
Электронный блок позволяет принимать и обрабатывать измерительную информацию от двух аналоговых сенсоров одного типа измерения (рН/ОВП или SC или DO) одновременно, а также от одного сенсора типа SENCOM или ISC в зависимости от конфигурации. Анализаторы относятся к классу многопредельных с переключением диапазонов измерений. Результаты измерений выводятся на дисплей и могут быть переданы на верхний уровень (коммуникатор, контроллер) с помощью стандартного коммуникационного протокола HART, наложенного на аналоговый сигнал (4-20) мА. Приборы устанавливают непосредственно на трубопроводах, возможен также настенный и щитовой монтаж.
Анализаторы FLEXA модель FLXA202 имеют взрывозащищенное исполнение. Пломбирование анализаторов жидкости FLEXA модель FLXA202 не предусмотрено.

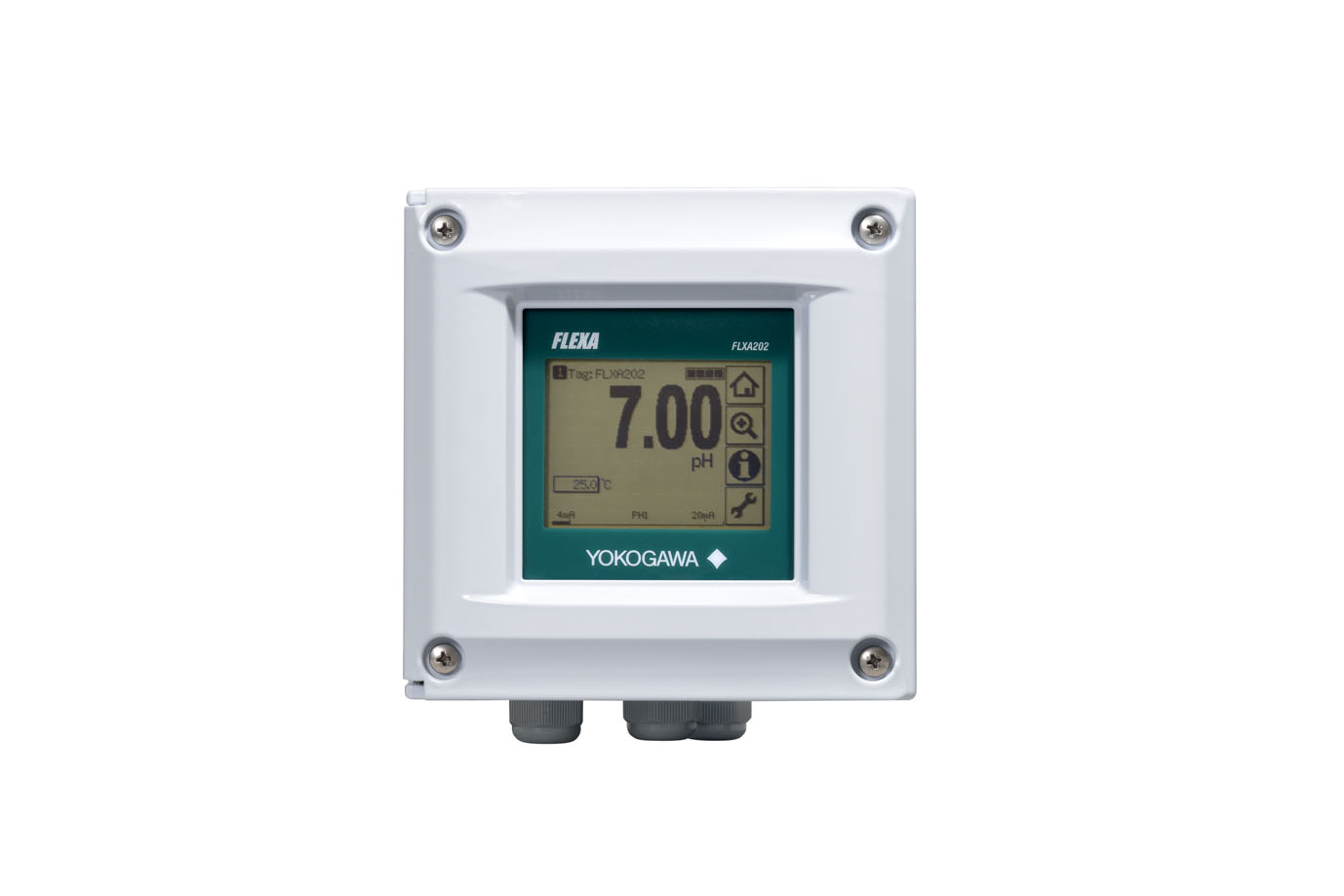

Общий вид электронного блока анализатора жидкости FLEXA модель FLXA202
| Показатель | Тип сенсоров | Особенности конструкции и /или применения | Температура
»-» о/»ч анализируемой среды, С |
| рН/ | PH8EFP, OR8EFG | от -5 до +105 | |
| ОВП | PH8ERP, OR8ERG | Комбинированные | от -5 до +80 |
| PH8EHP | сенсоры | от 0 до +50 | |
| SC24V | (универсальные) | от 0 до +120 | |
| SC25V, Polilyte, Poli-clave, Mecotrode, Fer-motrode, | от 0 до +130 | ||
| Easyferm plus | от 0 до +135 | ||
| SM21, SM21D | Составные | от 0 до +130 | |
| SR20,SR20D, SC21, SC21D | сенсоры
(универсальные) |
от 0 до +120 | |
| SC21C, SC29, SB20 | от 0 до +100 | ||
| SC29D, SC29C | от -10 до +100 | ||
| SM29, SM29D, | от 0 до +130 | ||
| SM60, SM60D | от -20 до +150 | ||
| FU20, FU24, PH20 | Для химических | от -10 до +105 | |
| Chemotrode | процессов | от 0 до +130 | |
| SC210G-A, SC210G-B | от 0 до +105 | ||
| SC8G | Существует в двух исполнениях: SC8G-X-F четырехэлектродная система; SC8G-X-T двухэлектродная система | от 0 до +130 | |
| Удельная электрическая про | SC42-FP04, SC42-TP04, SC42-EP15, SC4A, SC42-EP14, SC42-EP04 | Двухэлектродная
система |
от -10 до +110 |
| водимость | SC42-EP08, SC42-FP08, SC42-EP18, SC42-TP08 | Четырехэлектродная
система |
от -10 до +110 |
| SX42-SX34, SC42-SX24 | Двухэлектродная
система |
от -10 до +250 | |
| SC42-SP34, SC42-SP24 | Двухэлектродная
система |
от -10 до +150 | |
| ISC40 | Индуктометрический
сенсор |
от -20 до +130 | |
| DO30 | Г альванический метод измерения | от 0 до +40 | |
| DO70 | Оптический метод измерения | от 0 до +50 | |
| Растворенного кислорода | Oxyferm, Oxygold | Полярографический метод измерения | от 0 до +130 |
Программное обеспечение
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Не используется |
| Номер версии (идентификационный номер) ПО: | |
| — ПО для электронного блока | Не ниже 1.19 |
| — ПО для модулей pH, DO | Не ниже 1.13 |
| — ПО для модулей SC, ISC | Не ниже 1.11 |
| Цифровой идентификатор ПО | Недоступно |
Поверка осуществляется по документу МП 205-10-2016 «Инструкция. Анализаторы жидкости FLEXA модель FLXA202 Методика поверки», утвержденному ФГУП «ВНИИМС» 03.11.2016 г. Основные средства поверки:
- стандартные образцы — газовые смеси состава кислород-азот ГСО № 10531-2014, ГСО № 10532-2014;
- стандарт титры для приготовления рабочих эталонов рН 2-го разряда по ГОСТ 8.120-2014;
- стандарт-титры окислительно-восстановительного потенциала для приготовления рабочих эталонов 2-го разряда по ГОСТ 8.702-2010;
- стандартные образцы удельной электрической проводимости водных сред (УЭП (1-5), ГСО №7374-97, ГСО №7375-97, ГСО №7376-97, ГСО №7377-97, ГСО №7378-97.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую панель электронного блока.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 8.457-2015 ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей.
- ГОСТ 8.120-2014 ГСИ. Государственная поверочная схема для средств измерений рН. Техническая документация фирмы-изготовителя
- ГОСТ Р 8.766-2011 ГСИ. Государственная поверочная схема для средств измерений для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода).
