Поверка измерительных установок LTR в Казани
Назначение: для измерений напряжения, силы тока, электрического сопротивления и частоты электрических сигналов, а также для формирования различных электрических сигналов в высокопроизводительных системах сбора данных и управления объектами.
Поверка измерительных установок LTR
Принцип действия установок измерительных LTR основан на аналого—цифровом преобразовании входных сигналов тока и напряжения. Установки измерительные LTR представляют собой модульную конструкцию, состоящую из прямоугольного корпуса с установленными в нём модулями.
В соответствии с поставленными измерительными задачами заказчик при заказе установки измерительной LTR определяет конкретный набор модулей для установки из следующего перечня:
- модули измерительные LTR11 (модификации LTR11, LTR11М); LTR114; LTR210; LTR212 (модификации LTR212, ЦШ212М-1, LTR212М-2, ЦШ212М-3);LTR22; LTR24 (модификации LTR24-1, LTR24-2); LTR27; LTR51;
- модуль-генератор измерительный LTR34 (модификации LTR34-4, LTR34-8);
- модули управления LTR41; LTR42; LTR43 (модификации LTR43, LTR43-0);
- преобразователи электрические измерительные H-27U01; H-27U01; H-27U20; H-27T; H-27I5; H-27I10; H-27I20; H-27R100; H-27R250 для работы в составе измерительного модуля LTR27;
- преобразователи электрические измерительные H-51FH; H-51FL для работы в составе измерительного модуля LTR51.

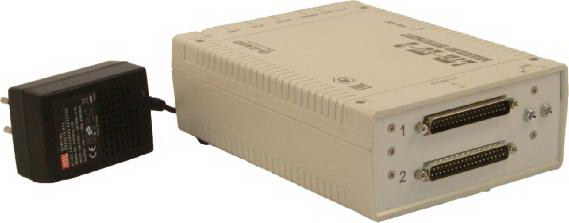

Максимальное количество модулей в составе установки измерительной LTR определяется её исполнением, часть 1 (см. рисунок 1). Например, в корпус установки измерительной LTR-EU-16-1 может быть установлено до 16 модулей из приведённого перечня, LTR-U-1-4 -один модуль, LTR-IEU-8-2 — до восьми модулей, LTR-EU-2-5 — до двух модулей.
В паспорте на установку измерительную LTR указываются сведения о модификации, исполнении (часть 1 и часть 2), заводском номере самой установки, а также сведения о входящих её в состав согласно заказу модулях, их заводские номера.
Программное обеспечение
Установки измерительные LTR имеют встроенное программное обеспечение (ПО). Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Вклад ПО в суммарную погрешность прибора незначителен, так как определяется погрешностью дискретизации (погрешностью АЦП), являющейся ничтожно малой по сравнению с погрешностью прибора.
Характеристики программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Микропрограмма |
| Номер версии (идентификационный номер ПО) | Не ниже 1.0.0.0 |
| Цифровой идентификатор ПО | 30e6a082659ce8ac0c9298c8b1dc6bbb |
| Алгоритм вычисления цифрового идентификатора ПО | md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — «высокий» в соответствии с Р 50.2.077-2014.
Поверка осуществляется в соответствии с документом ДЛИЖ.301422.0010 МП «Установка измерительная LTR. Методика поверки», утверждённым ФГУП «ВНИИМС» в декабре 2014 г.
Основные средства поверки:
- калибратор—вольтметр универсальный Н4-12 (г.р. No 37463-08);
- мультиметр 3458A (г.р. No 25900-03);
- мера электрического сопротивления постоянного тока многозначная МС 3070 (г.р. No 50281-12);
- магазин сопротивления Р4831-М1 (г.р. No 48930-12);
- генератор сигналов произвольной формы AFG3011C (г.р. No 53102-13);
- частотомер электронно—счётный Ч3-88 (г.р. No 3504-07);
- калибратор—измеритель нелинейных искажений СК6-20 (г.р. No 41370-14).
Сведения о методиках (методах) измерений
- Сведения приведены в руководстве по эксплуатации ДЛИЖ.301422.0010 РЭ «Установка измерительная LTR. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к установкам измерительным LTR
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
- ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»
- ГОСТ 30605-98 «Преобразователи измерительные напряжения и тока цифровые. Общие технические условия»
- ГОСТ Р 51522.1-2011 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения.
Часть 1. Общие требования и методы испытаний» - ГОСТ 12.2.091-2012 (IEC 61010-1:2001) «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»
- ДЛИЖ.301422.0010 ТУ «Установки измерительные LTR. Технические условия»
