Поверка измерителя параметров электроизоляции MIC-10 в Казани
Измерители параметров электроизоляции MIC-10 (далее — измерители), представляют собой портативные электрические цифровые измерительные приборы. Поверка измерителя параметров электроизоляции MIC-10 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Поверка измерителя параметров электроизоляции MIC-10

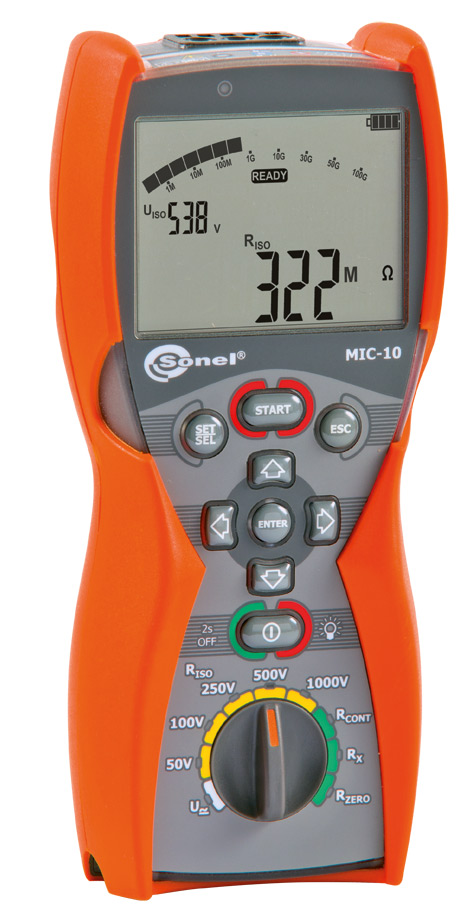

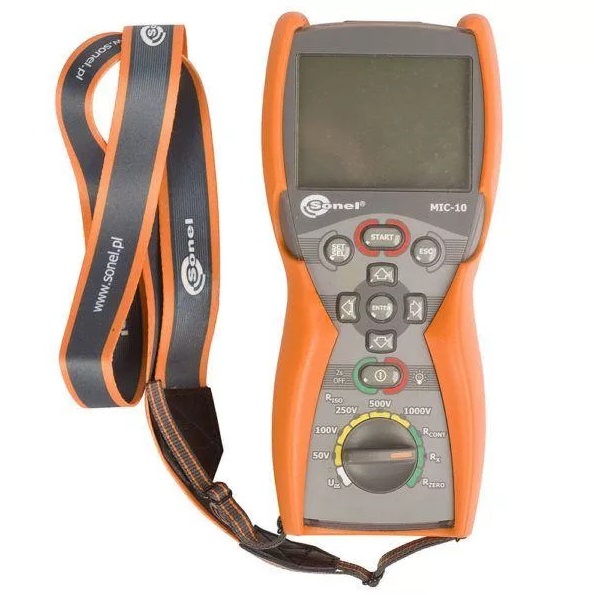

На торцевой панели приборов расположены однополюсные гнезда для подключения соединительных проводов. На лицевой панели расположены: жидкокристаллический цифровой дисплей, круговой переключатель режимов работы и клавиши управления функциями измерителей, которые позволяют включать и выключать электропитание, изменять настройки режимов, запускать измерения, а также управлять чтением результатов измерений и вычислений.
На нижней панели измерителей имеется отсек, закрытый съемной крышкой, для установки элементов питания: 4 шт. 1,5 В AA LR6 для MIC-10, MIC-30; пакет аккумуляторов NiMH SONEL 9,6 В для MIC-2505, MIC-2510.
Принцип работы измерителей заключается в преобразовании входного аналогового сигнала с помощью АЦП, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.
Измерители имеют:
- автоматический выбор диапазона измерения;
- автоматическое выключение питания неиспользуемого измерителя (AUTO-OFF).
Измерители изготовляются в виде четырех основных моделей: MIC-10; MIC-30; MIC-2505; MIC-2510, которые отличаются друг от друга разными функциональными возможностями и типом используемого корпуса.
Назначение
Измерители параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510 предназначены для:
- измерения напряжения постоянного тока;
- измерение действующего значения переменного тока;
- измерения сопротивления электроизоляции;
- измерения электрического сопротивления защитных проводников (кроме MIC-2505);
- измерения электрического сопротивления малым током (кроме MIC-2505);
- вычисления силы тока утечки через электроизоляцию (кроме MIC-2505);
- вычисления коэффициента абсорбции и поляризации (кроме MIC-10, MIC-2505);
- вычисления емкости кабеля (кроме MIC-2505);
- контроля целостности электрических цепей (кроме MIC-2505).
Программное обеспечение
Управление режимами работы и настройками измерителей осуществляется с помощью внутреннего программного обеспечения, которое встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений. Идентификационные данные программного обеспечения измерителей параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510 представлены в таблице.
| Наименование программного обеспечения | ПО для измерителей параметров электроизоляции | |||
| MIC-10 | MIC-30 | MIC-2505 | MIC-2510 | |
| Идентификационное наименование программного обеспечения | MIC-10 | MIC-30 | MIC-2505 | MIC-2510 |
| Номер версии (идентификационный номер) программного обеспечения | v1.00 HWb | v1.02 HWb | v1.03 HWa | v1.00 HWa |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | 0x7C89 | 0x6DE4 | 0x7B0B | 0x1215 |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | CRC-CCITT (XModem) | |||
Уровень защиты программного обеспечения СИ от непреднамеренных и преднамеренных изменений А по МИ 3286-2010.
Поверка осуществляется по документу МП-315/447-2011 «Измерители параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510. Методика поверки», утвержденному ГцИ СИ ФБУ «Ростест-Москва» 20 декабря 2011 г. и входящему в комплект поставки.
Сведения о методах измерений
Методы измерений с помощью измерителей параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510 указаны в документах:
- «Измерители параметров электроизоляции MIC-10. Руководство по эксплуатации».
- «Измерители параметров электроизоляции MIC-30. Руководство по эксплуатации».
- «Измерители параметров электроизоляции MIC-2505. Руководство по эксплуатации».
- «Измерители параметров электроизоляции MIC-2510. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510
- «ГОСТ Р МЭК 61557-1-2006 Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Оборудование для испытания, измерения или контроля средств защиты. Часть 1. Общие требования».
- «ГОСТ Р МЭК 61557-2-2005 Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Оборудования для испытания, измерения или контроля средств защиты. Часть 2. Сопротивление изоляции».
- «ГОСТ Р МЭК 61557-4-2007 Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Оборудования для испытания, измерения или контроля средств защиты. Сопротивление заземления и эквипотенциального соединения».
- ГОСТ 8.022-91 ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1E-16- 30 А.
- ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
- ГОСТ 8.028-86 ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
- Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034 от 09 сентября 2011 года «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
