Поверка миллиомметра Е6-18/1 в Казани
Назначение: для измерений малых значений активных электрических сопротивлений.
Поверка миллиомметра Е6-18/1

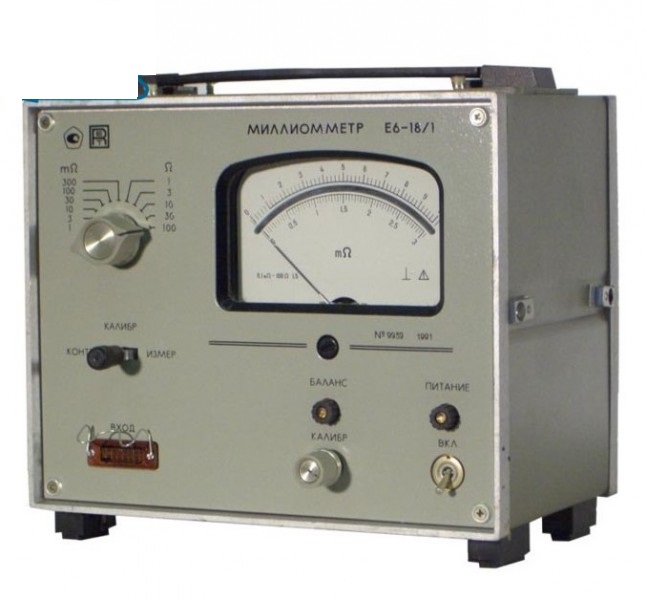

Конструктивно миллиомметр выполнен в переносном исполнении. Основными частями миллиомметра являются: встроенное образцовое сопротивление, делитель тока, согласующий трансформатор, усилитель, фильтр, синхронный детектор, интегратор, генератор, преобразователь, блок и контроль питания.
Принцип действия основан на измерении падения напряжения на измеряемом сопротивлении при заданном значении тока, проходящего через его сопротивление. Измерения проводят по четырехпроводной схеме. Величина тока через измеряемое сопротивление зависит от значения сопротивления делителя тока. Падение напряжения на измеряемом сопротивлении, соответствующее верхнему пределу любого поддиапазона измерений, равно 25 мкВ.
Для исключения влияния термо-э.д.с. контактов в измерительном тракте миллиомметра на точность и стабильность показаний в заданном интервале рабочей температуры, измерения проводят на переменном токе. Падение напряжения на измеряемом сопротивлении усиливается усилителем переменного тока, фильтруется и детектируется синхронным детектором. Выходное напряжение синхронного детектора интегрируется и измеряется микроамперметром, а также подается на выход миллиомметра. Применение активного фильтра и синхронного детектора позволяет измерять активное сопротивление с индуктивной составляющей и повышает помехоустойчивость.
При повышении точности измерений в миллиомметре предусмотрена калибровка. при положении переключателя рода работ положение КАЛИБР на выход прибора подключается встроенное образцовое сопротивление. Генератор вырабатывает измерительное напряжение и сдвинутые по фазе на 90° управляющие напряжения для синхронных детекторов. Делитель тока обеспечивает постоянство тока через измеряемое сопротивление.
Поверка осуществляется в соответствии с ГОСТ 8.409-81 «Государственная система обеспечения единства измерений. Омметры. Методы и средства поверки».
Основные средства поверки:
- катушки электрического сопротивления Р310, номинальные значения сопротивления 0,001 Ом, 0,01 Ом, кл.т. 0,01;
- катушки электрического сопротивления Р321, номинальные значения сопротивления 0,1 Ом, 1 Ом, 10 Ом, кл.т. 0,01;
- катушки электрического сопротивления Р331, номинальное значение 100,00 Ом, кл.т. 0,01;
- магазин электрического сопротивления Р4830/1, диапазон сопротивлений от 0,01 до 12222 Ом, кл.т. 0,05/2,5 10-5.
Сведения о методах измерений
- Миллиомметр Е6-18/1. Руководство по эксплуатации. 2.722.015 РЭ.
Нормативные и технические документы, устанавливающие требования к миллиомметру Е6-18/1
- Миллиомметр Е6-18/1. Технические условия. ЯЫ2.722.015 ТУ.
