Измерители динамического модуля упругости грунтов Zorn ZFG (далее — измерители) предназначены для определения динамического модуля упругости (несущей способности) грунта и оснований дорог методом штампа, имитирующим проезд автомобиля по дорожному покрытию, согласно основным положениям стандарта СТ СЭВ 5497-86. Поверка плотномера грунта ZFG 3.0 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

Описание

Измерители состоят из механического ударного устройства и электронного блока. Принцип работы измерителей заключается в измерении амплитуды полной осадки (перемещения) S грунта под круглым штампом (платформой, плитой), при воздействии на него ударной силы (нагрузки) F. Во время удара электронный блок измерителя автоматически записывает сигнал с датчика перемещения. Одновременно с этим, микропроцессор производит двойное интегрирование сигнала ускорения, и вычисляет амплитуду осадки грунта. По формуле, связывающей измеренную величину амплитуды полной осадки (перемещения) S грунта и ударную силу (нагрузку) F, в электронном блоке вычисляется динамический модуль упругости Еуа, характеризующий деформативность грунта.

Измерители выпускаются в двух модификациях: Zorn ZFG 3.0 GPS и Zorn ZFG 3000 GPS. Модификации измерителей отличаются конструкцией электронных блоков и их функциональностью. Обе модификации имеют возможность работы с нагрузочными механизмами 10 кг и 15 кг.

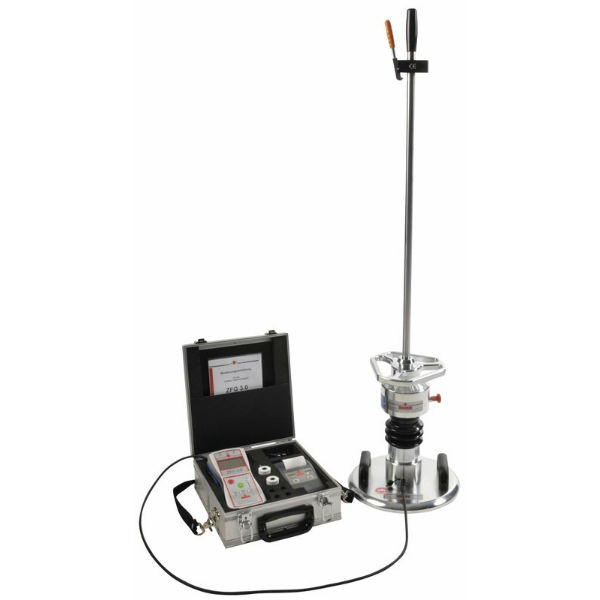

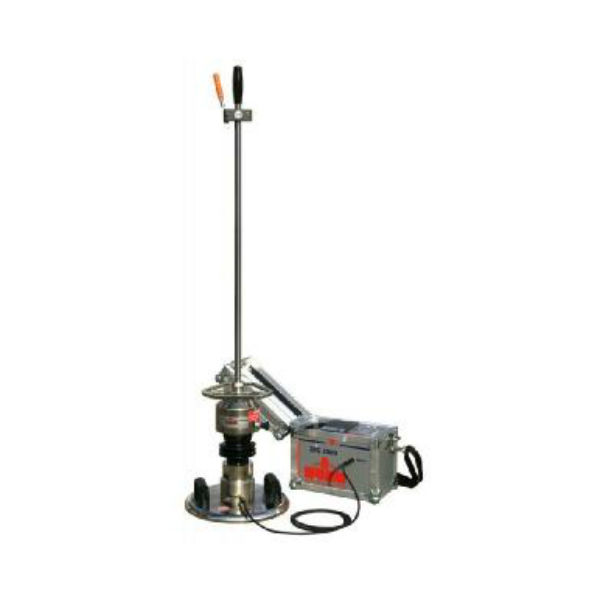

Внешний вид измерителей представлен на рисунке 1 и 2.

Место пломбирования от несанкционированного доступа расположено на задней стороне электронного блока на винте крепления корпуса. Это место одновременно является местом нанесения оттиска клейма при поверке (рисунок 3).

В модели плотномера ZFG-3.0 измерительный блок и термопринтер — два отдельных модуля. Пользователь имеет возможность приобрести прибор ZFG-3.0 либо в комплекте с термопринтером, либо без него. Если у вас нет необходимости распечатывать протоколы измерений непосредственно в поле, Вы можете приобрести базовый комплект плотномера и, таким образом, сэкономить. Если впоследствии потребность в термопринтере все-таки возникнет, Вы можете заказать его отдельно.

Электронный блок обработки измерений ZFG-3.0 представляет собой легкий компактный модуль, помещающийся в одной руке. На передней панели прибора расположен ЖК дисплей, на котором отображается вся необходимая информация, а также кнопки управления прибором. Корпус блока имеет резиновую окантовку, защищающую прибор от повреждений при возможном падении. В верхней части блока расположены разъемы для подключения к принтеру и к нагрузочной плите. Там же расположено гнездо для карты памяти. Также при формировании заявки на ZFG-3.0 пользователь может заказать установку внутреннего модуля спутниковой навигации GPS, который позволит привязывать место проведения замера к географическим координатам. Установка модуля GPS может быть произведена только на заводе-изготовителе, поэтому данная опция должна быть оговорена на этапе формирования заявки на прибор и не может быть заказана отдельно.

Поверка плотномера грунта ZFG 3.0 и программное обеспечение

Исполнительный код программного обеспечения измерителя храниться в постоянном запоминающем устройстве и в энергонезависимой памяти данных, которые находятся на одном кристалле микроконтроллера. Защита этих областей осуществляется на стадии программирования кристалла установкой ячеек защиты. После программирования этих ячеек, доступ к метрологически значимой части программного обеспечения прекращается.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню С.
