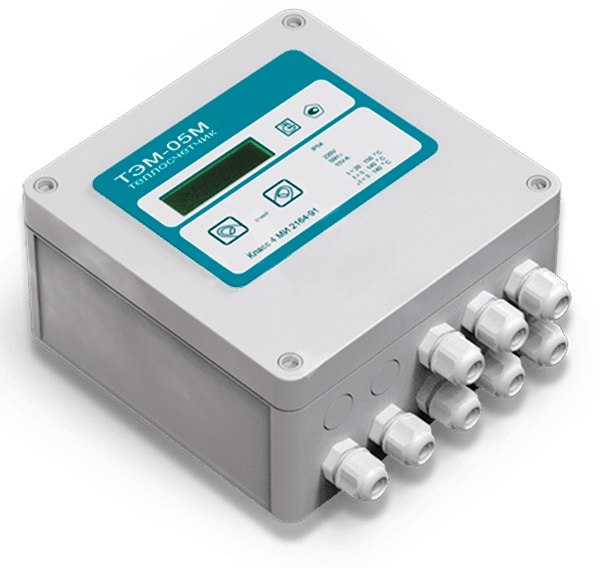

Поверка теплосчетчиков ТЭМ-05М в Казани

Поверка теплосчетчиков ТЭМ-05М в сжатые сроки (от 1 дня) с выдачей свидетельства МП 248-97. Оперативно Аккредитованная лаборатория

КП и консультация Договор и закрывающие документы Работаем с юрлицами по всей России

Заявка на услугу

Уточним задачу, сроки и подготовим коммерческое предложение.

Стоимость от 15000 ₽

Ответим в рабочее время, обычно в течение дня.

Стоимость

от 15000 ₽

Номер в ГРСИ РФ

16533-00

Методика поверки

МП 248-97

Назначение: для измерения и регистрации тепловых параметров в закрытых и открытых системах водяного теплоснабжения на предприятиях тепловых сетей, тепловых пунктах, тепловых сетях объектов (зданий) промышленного и бытового назначения.

Сертификат аннулирован

Поверка теплосчетчиков ТЭМ-05М

Принцип работы теплосчетчика основан на измерении расходов, объемов и температур теплоносителя в подающем и обратном трубопроводах и последующим определении тепловой энергии и мощности путем обработки результатов измерений.

Теплосчетчик осуществляет:

измерение и индикацию
объемного расхода теплоносителя по 1 -4 каналам, в зависимости от исполнения теплосчетчика (см. таблицу 1);
температуры теплоносителя по 2 — 5 каналам, в зависимости от исполнения теплосчетчика (см. таблицу 1);
времени (с указанием часов, минут, секунд) и даты (с указанием числа, месяца, года);
вычисление и индикацию:
массового расхода теплоносителя по 1 —- 4 каналам, в зависимости от исполнения теплосчетчика (см. таблицу 1);
разности температур теплоносителя в прямом и обратном (трубопроводе холодноговодоснабжения) трубопроводах;

потребляемой тепловой мощности по 1 — 4 каналам;
накопление, хранение и индикацию:
суммарного с нарастающим итогом объема теплоносителя, протекающего по трубопроводам, на которых установлены соответствующие первичные преобразователи расхода (ПНР);
суммарного с нарастающим итогом потребленного количества теплоты;
времени наработки при поданном напряжении питания;
времени работы в зоне ошибок;
преобразование:
сигналов от датчиков избыточного давления с токовым выходом (см. таблицу 1);
измеряемых параметров в выходной токовый сигнал.

Теплосчетчик обеспечивает измерение расхода в трех диапазонах для каждого диаметра условного прохода ПНР (см. таблицу 2), с возможностью программного выбора

требуемого диапазона по месту установки теплосчетчика.

Теплосчетчик осуществляет вычисление и хранение как среднечасовой, так и среднесуточной статистической информации об измеряемых параметрах системы теплоснабжения, а также производит регистрацию ошибок в своей работе и работе сети теплоснабжения.

В состав теплосчетчика входят:

измерительно — вычислительный блок (ИВБ);
электромагнитный первичный преобразователь расхода;
комплект термопреобразователей сопротивления (100П или Р 100, класс А,В по ГОСТ 6651-94);

возможно использование расходомеров и счетчиков воды со стандартным выходным частотным или импульсным сигналом (см. таблицу 4).

Теплосчетчик имеет стандартные интерфейсы RS 232 С и К-485, через которые можно считывать как текущие, так и статистические данные параметров системы теплоснабжения, а также данные самого теплосчетчика.

Поверка теплосчетчика ТЭМ-05М проводится в соответствии с МП 248 — 97 «Теплосчетчики ТЭМ — 05М. Методика поверки «, утвержденной ГП « ЦЭСМ», республика Беларусь.

Наименование	Технические характеристики
Установка поверочная для счётчиков жидкости ДОУН-150/200. Образцовая расходомерная установ- ка УГИП-50Сх.	Допускаемая основная относительная погрешность ±0.2°/о. Диапазон расходов от 0.02 до 200 м³/ч. Допускаемая основная относительная погрешность ±0.25%. Диапазон расходов от 0.02 до 50 м³/ч.
Частотомер электронно-счетный вычислительный Ч3-б4	Относительная погрешность +5х10^-7
Секундомер электронный СТЦ 2	Погрешности измерения интервалов времени при температуре окружающего воздуха (20±5)^°С не превышают 0=±(15 х 10^-6 х Т+С), где Т значение измеряемого интервала времени, С=1 при цене деления 1 с, С=0.01 при цене деления 0.01 с.
Генератор прямоугольных импульсов Г5-54	Погрешность периода следования импульсов 1 х 10^-6Т
Источник питания постоянного тока Б5-31	Выходное напряжение от 0 до 15 В.
Универсальная пробойная установ- ка УПУ-1 М	Мощность 0.25 кВ•А. Напряжение от 0 до 10 кВ.
Установка испытательная электриче- ской прочности изоляции УИ 3.0.	Мощность 550 ^В.А. Напряжение от 3 до 3000 В
Магазин сопротивлений Р4831	Класс 0.02/2х 10^-6
Миллиамперметр М2020	Диапазон измерения: 0-30 мА
Стенд проверки работоспособности измерительного блока Т 1013	Диапазон имитации расхода от 1 до 100%. Диапазон имитации разности температур 80 ^°С.
Калибратор программируемый П320	Диапазон калиброванных выходных напряжений от 10у⁵ до 10³ В, токов от 10^-9 до 10^-1 А.
Манометр МТ	Диапазон измерения от 0 до б Мпа. Класс 1.5
Мегаомметр Еб-1б	Диапазон измерения от 1 до 500 МОм при U-500 В, основная погрешность не более ±1.5%.

Примечание: Допускается применение других средств измерения, допущенных к применению в РФ и имеющих метрологические характеристики не хуже указанных.

Межповерочный интервал — 4 года.

НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ Р51649-2000 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».
Международные рекомендации « International recommendation OIML R 75. Неан теters» (МОЗМ Р75).
ТУ РБ 1476967007-97.
