Поверка ваттметра Д5066 в Казани

Назначение: для измерений мощности в однофазных цепях постоянного и переменного тока.

Поверка ваттметра Д5066

Принцип действия приборов основан на измерении мгновенных значений тока и напряжения, расчете мощности и отображении результата на дисплее.

В ваттметрах измеряемый ток проходит через токовый шунт. Сигнал с шунта поступает через усилитель на вход аналого-цифрового преобразователя (АЦП), где преобразуется в цифровой код. Измеряемое напряжение проходит через делитель напряжения, сигнал с делителя поступает через усилитель на вход аналого-цифрового преобразователя (АЦП), где преобразуется в цифровой код. С выходов АПЦ мгновенные выборки сигналов через микросхемы гальванической развязки поступают в микроконтроллер. Микроконтроллер перемножает мгновенные выборки тока и напряжения, накапливает сумму в течение окна измерения. Затем производится расчет мощности и вывод результата расчета мощности на дисплей.

Ваттметры имеют несколько пределов измерения по току и напряжению. Предел измерения по мощности определяется как произведение конечных значений пределов по току и напряжению.

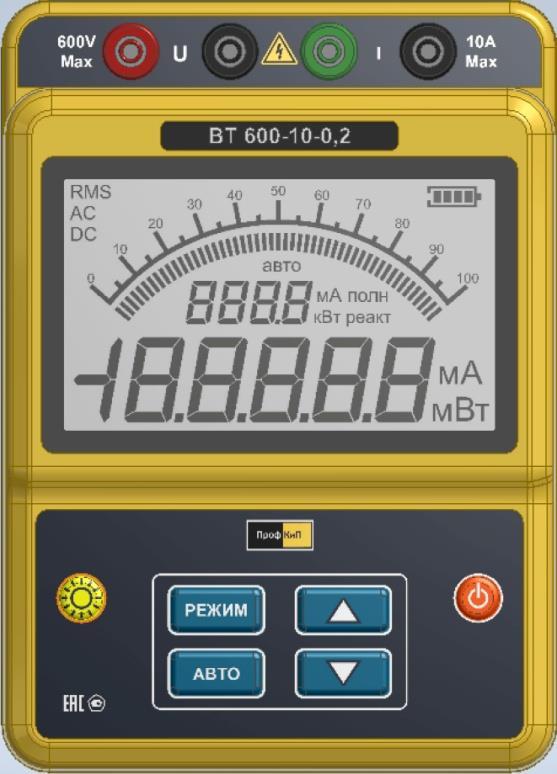

Ваттметры выполнены в литом корпусе из пластмассы, в котором расположены плата управления, плата индикатора, гнезда для подключения измерительных кабелей, разъемы питания и разъем интерфейса Ethernet. На передней панели корпуса расположены дисплей и кнопки управления.

К данному типу ваттметров относятся ваттметры следующих модификаций: Д5061, Д5062, Д5063, Д5064, Д5065, Д5066, Д5067, ВТ 05 1, ВТ 05 2, Д50165, Д50164, Д50163, Д50162, Д50161, Д5085, Д5086, Д5087, Д5088, Д5089, ВТ 02 1, ВТ 02 2, Д5104, Д5105, Д5106, Д5107, ВТ 01 1, ВТ 01 2. Модификации отличаются диапазонами измерений и классами точности.

Заводской номер наносится на заднюю панель приборов с помощью наклейки и состоит из арабских цифр.

Нанесение знака поверки на приборы не предусмотрено.
